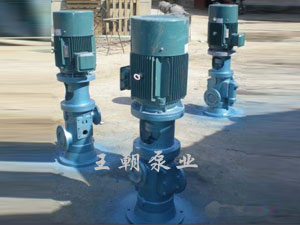

3GL型立式螺杆泵
3GL型立式螺杆泵用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质.3GL型立式螺杆泵广泛适用于各工业部门.
生产商：泊头市王朝泵业有限公司
销售热线:4006018661
         0317-8316660
传真： 0317-8316661
邮箱：kingpump@126.com

　　3GL型立式螺杆泵用途：3GL型立式螺杆泵用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质。

　　3GL型立式螺杆泵适用压力范围：0.6-2.5Mpa;

　　3GL型立式螺杆泵适用流量范围:0.6-123m3/h。

　　3GL型立式螺杆泵主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。

　　3GL型立式螺杆泵应用范围：

　　1、介质为直线连续输送、无搅拌、无脉动。

　　2、振动小，噪音低。

　　3、压力高、效率高。

　　4、结构简单、拆装方便。

　　5、体积小，重量轻。

　　6、磨损轻微，寿命长。

　　3GL型立式螺杆泵结构形式：

　　3GL型立式螺杆泵一般采用机械密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年，为顺时针旋转。

　　3GL型立式螺杆泵材 质：

　　主、从螺杆16MnCrS5，40Cr，45，38CrMoALA

　　泵体：HT200，QT450-10，ZCuSn10Pl，ZG270-500

　　3G型通用螺杆泵按泵的用途分类共分为5个系列

系列代号

主要用途
性能范围
流量 m3/h
压力 MPa
3G
输送3-20oE润滑油，
温度≤80℃，Lub oil visc3-20oE；temp≤80℃
0.6-570
2.5
3GR
输送3-50oE重质燃油，
温度≤120℃，Heavy feul lil visc3-50oE；temp≤120℃
0.6-570
2.5
3GR
输送1.2-5oE轻质燃油，
温度≤120℃，Light feul oil visc1.2-5oE；temp≤120℃
0.6-570
1.6
3GW
输送高温加热燃油，
温度≤150℃，High temp feul heated oil；temp≤150℃
0.6-363
1.6
3GN
输送100oE高粘度油料，
温度≤80℃，High visc oil 100oE；temp≤80℃
0.6-636
2.5

型号


排出压力
P MPa

流量 Q

转速n
r/min

必需汽蚀余量 rm

效率η %

电动机

m3/h

L/min

功率kw


型号

25×4-46

1.0

0.8

13

1450

4

62

0.75

Y802-4

2.5

0.6

10

60.6

1.5

Y90L-4

1.0

2.0

33

2900

4.5

59.4

1.5

Y90S-2

2.5

1.6

26

69

3

Y100L-2

   30×4-46

1.0

1.6

26

1450

 4.5

63.5

1.1

Y90S-4

2.5

1.2

20

61

2.2

Y100L1-4

1.0

3.6

60

2900

5

60

2.2

Y90L-2

2.5

3.2

53

69

4

Y112M-2

36×4-46

1.0

2.8

46

   1450

   4.5

66

2.2

Y100L1-4

2.5

2.4

40

66.5

4

Y112M-4

1.0

6.5

108

2900

5

60.5

4

Y112M-2

2.5

6

100

72

7.5

Y132S2-2

42×4-46

1.0

4.8

80

1450

5

62

4

Y112M-4

2.5

4.2

70

73

5.5

Y132S1-4

1.0

10.5

175

 2900

 5.5

61

5.5

Y132S1-2

2.5

10

166

72

15

Y160M2-2

45×4-46

1.0

6.3

106

 1450

 5

70

3

Y100L2-4

2.5

5.9

99

74

7.5

Y132M-4

1.0

13.5

225

 2900

 5.5

60

7.5

Y132S2-2

2.5

13

217

75

15

Y160M2-2

   60×4-46

1.0

15.5

255

 1450

 5

71.3

11

Y160M-4

2.5

14.5

245

74

15

Y160L-4

1.0

32

533

 2900

 5.5

63

18.5

Y160L-2

2.5

31.5

525

77

37

Y200L2-2

70×2-46

0.6

24

400

 1450

 5

71

7.5

Y132M-4

1.0

23.5

390

75

11

Y160M-4

1.6

22.5

370

76

15

Y160L-4

 70×4-46

1.0

24.5

408

 1450

 5

72.5

18.5

Y180M-4

2.5

23.5

392

79

30

Y200L-4

 80×2-46

0.6

36.5

608

 1450

 5

72

11

Y160M-4

1.0

35

594

75.5

18.5

Y180M-4

1.6

34.5

575

76.5

22

Y180L-4

 80×4-46

1.0

37

617

 1450

 5.5

72

30

Y200L-4

2.5

35

590

78.1

45

Y225M-4

100×2-46

0.6

72.5

1208

 1450

 5

73

22

Y180L-4

1.0

71

1183

77

37

Y225S-4

1.6

60.5

1158

79

45

Y225M-4

100×4-46

1.0

72.5

1208

1450

 5.5

73

55

Y250M-4

2.5

70

1165

78.5

75

Y280S-4

 S100×3-27

0.6

72

1196

 1450

 6

62

22

Y180L-4

1.6

70

1160

72

55

Y250M-4

2.5

69

1145

74

75

Y280S-4

S120×3-27

0.8

123

2055

 1450

 6

74.5

55

Y250M-4

1.5

120

2010

76

90

Y280M-4

2.5

115

1920

78.5

132

Y315M-4
